解读:国际标准《微电网规划和设计规程》

2019-07-24 08:55:00



来源:中投投资咨询网

日前,中国能建规划设计集团湖南院参编的微电网国际标准《IEEE Recommended Practice for the Planning andDesign of theMicrogrid》(微电网规划和设计规程)正式发布,该标准提出微电网在规划和设计阶段应重点考虑的问题,对微电网系统规划、设计及方案评估等提出建议方案。

本推荐规程涵盖了规划和设计微电网时应考虑的因素。它提供了规划和设计中需要考虑的方法和良好实践,包括系统配置、电气系统设计、安全、电能质量监控、电能计量和方案评估。本推荐规程适用于可连接电网或独立电网的交流微电网。

微电网是指由分布式电源、用电负荷、配电设施、监控和保护装置等组成的小型发配用电系统(发改能源〔2017〕1339号《推进并网型微电网建设试行办法》)。

解读:微电网是包含源、网、荷、储的小型发配用电系统,配置完备的控制保护系统,可谓麻雀虽小,五脏俱全,具有以下四个特征。

1)微型

主要体现在微电网接入到配网侧,电压等级低且容量小,一般在 35 千伏及以下且系统容量(最大用电负荷)原则上不大于 20 兆瓦。

2)清洁

“源”以光伏、风电、潮汐能等可再生能源为主,或以天然气多联供(CHP)等能源综合利用为目标的发电形式,清洁环保。

3)自治

微电网内部基本实现电力供需自平衡,且可独立运行。

4)友好

通过源、荷、储的协调控制,实现与电网之间的交换功率可控可调,可减少大规模分布式电源接入对电网造成的冲击。

1

什么是微电网?

微电网(Micro-Grid)也叫微网,是指由分布式电源、储能装置、能量转换装置、负荷、监控和保护装置等组成的小型发配电系统。

下面一个个细说。

分布式电源

微电网中的电源多为容量较小的分布式电源,即含有电力电子接口的小型机组,包括微型燃气轮机、燃料电池、光伏电池、小型风力发电机组等。

储能装置

包括蓄电池、热储能等,将多余的电能以电或者其他能量形式存储起来,在需要的时候使用,从而让微电网实现内部电力供需平衡,维持电压和频率稳定。

负荷

负荷是指微电网的用电容量。假如你是为一只手机建立微电网,那负荷可能很小。但如果是为一家医院建微电网,那负荷就变大了,对应的储能装置可能也要大。

2

微电网有哪些类型?

微电网主要有两种类型,一种是独立型,一种是并网型。

01|独立型微电网

独立型微电网单独运行,不与大电网联网,完成内部发电和供电平衡。

02|并网型微电网

并网型微电网是和外部电网一起联网运行。当微电网和大电网连在一起时,就会自动把断路器关掉,让大电网发挥作用,同时自己的发电系统启动并网发电模式,与主网配电系统进行电能交换。

一旦大电网发生故障或者电能质量不能满足需求的时候,微电网会快速与大电网断开联系而独立运行。这个切换以迅雷不及掩耳之势完成,平滑过渡,不露一丝痕迹。此时,微电网就进入孤岛模式,完全靠自己来发电。

3

微电网有啥用?

问题来了,既然有大电网为我们提供电力,还要微电网干嘛?

首先,微电网在局部地方建设相对成本较低。比如:在一个远离大陆的小岛上,要通过大电网供电,得敷设海底电缆、架设铁塔等,耗时耗工费力,微电网整套系统的成本比架设大电网的方式更低,更加经济实惠。

微电网很灵活,可实现新能源就地消纳。比如:西部偏僻地区风力、太阳能资源丰富,微电网利用这些新能源进行发电,并实现就地消纳,供当地居民使用,多出来的电还能储存起来以后再使用。

近年来,国家大力倡导提升非水可再生能源在能源消费中的比例,引导发展分布式光伏、风电等绿色能源。分布式电源的大量投入,对电网的运行造成了一定影响。由于并网式微电网拥有完善的发配电系统,通过储能装置、负荷等保障功率稳定,有助于大电网调控,对大规模发展绿色能源具有积极意义。

微电网案例

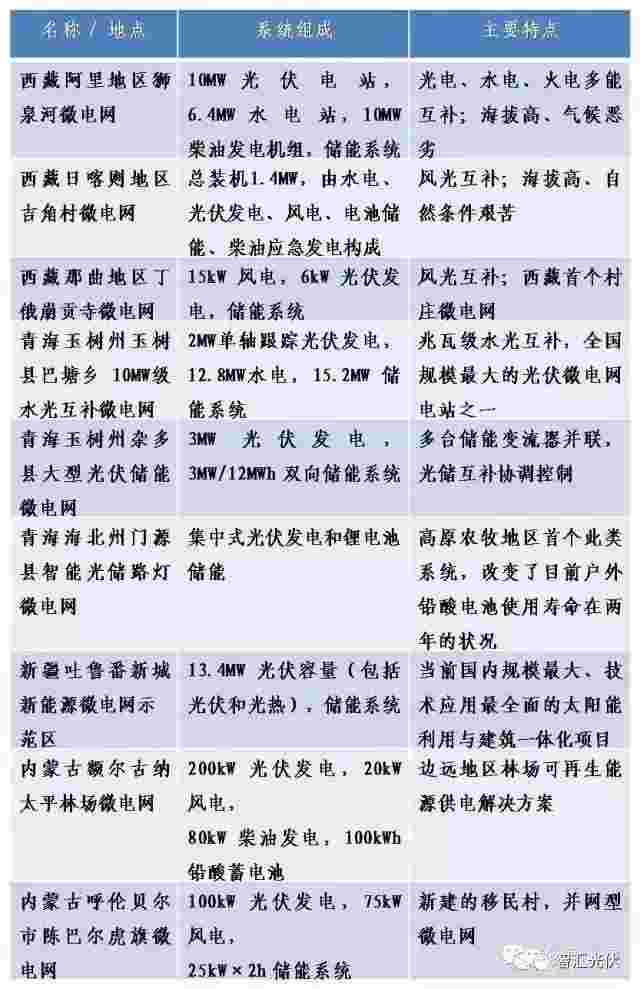

1)边远地区微电网

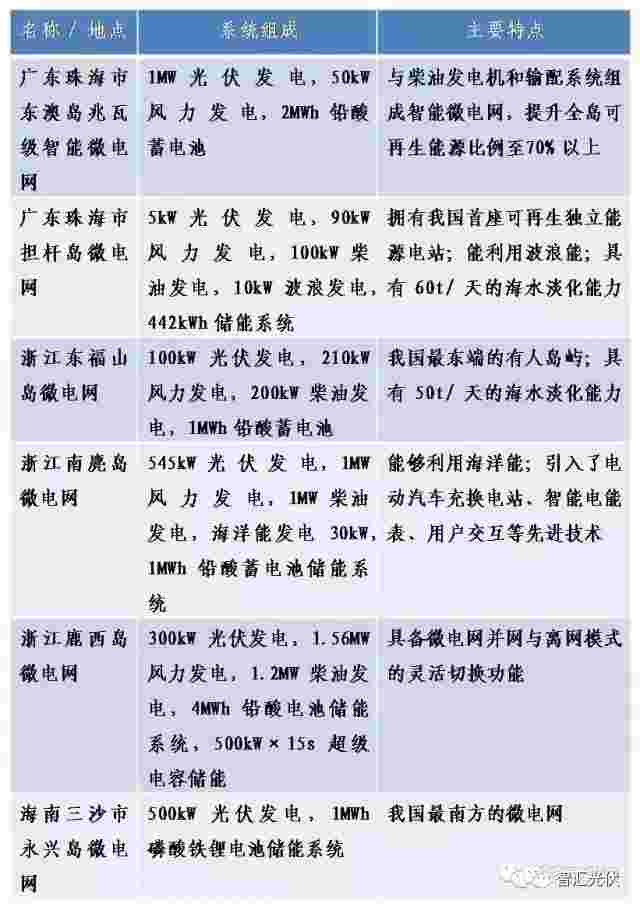

2)海岛微电网

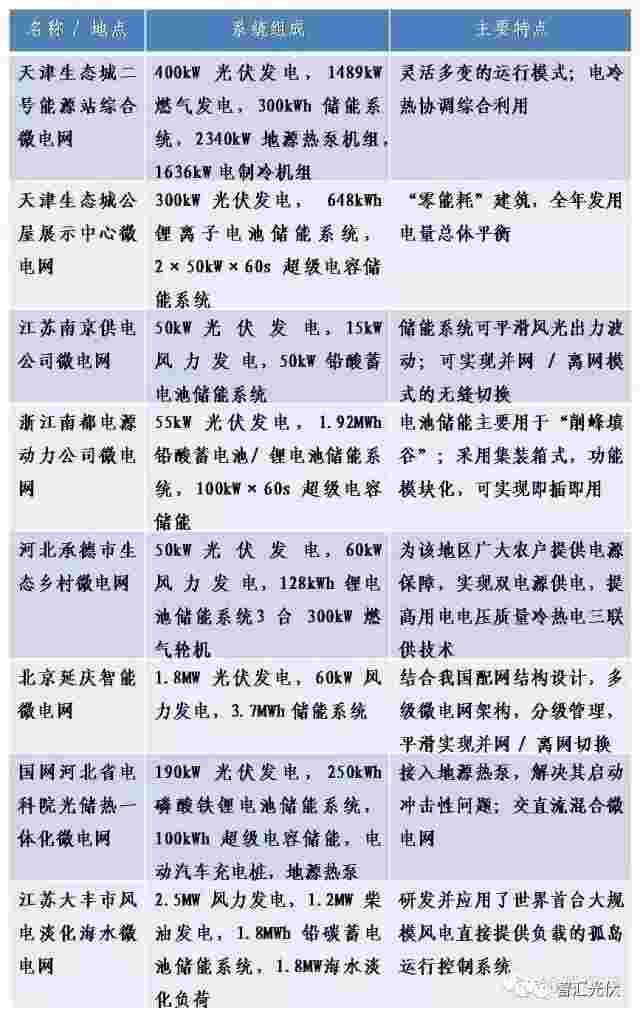

3)城市微电网
